Фитинг
металлического сборно-разборного трубопровода DN 100 PN 63 кгс/см² по ТУ 24.20.40-002-00564056-2022

Тройник прямой МСРТ-100 предназначен для устройства различных ответвлений от основной линии трубопровода, а также при монтаже обвязок насосных станций, резервуарных групп, начального и конечного пунктов трубопровода. Имеет проходной патрубок с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах и боковой патрубок с приваренным Конусом. Патрубки сварены под углом 90° из бесшовной трубы 108х5мм. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 10 кг, габаритные размеры 508х332мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие - работоспособность каждого соединения «Раструб» при угловой (1,5°-2,0°) и осевой (5-7 мм) подвижности без нарушения герметичности. Отвечает требованиям кратности 0,15м. Тройник служит для подключения технических средств к линии трубопровода при подаче воды в случае пожара и гидравлических испытаниях, а также отогрева трубопровода в случае заморозки труб и их пропарке от отложений парафинов.

Угольник 90° МСРТ-100 применяется при монтаже обвязок насосных станций, технологических узлов, начального и конечного пунктов трубопровода. Угольник 90° сварен из отвода крутоизогнутого типа 2D бесшовной трубы 108х5мм с Раструбом и Конусом на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 8,4 кг, габаритные размеры 326х262мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа.

Угольник 45° МСРТ-100 применяется для изменения направления трубопровода, а так же при переходах трубопровода через искусственные и естественные препятствия. Сварен из части отвода крутоизогнутого типа 2D бесшовной трубы 108х5мм с Раструбом и Конусом на концах. Для сохранения кратности 0,15м имеет вваренный удлинитель. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 6,23 кг, габаритные размеры 331х191мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие – два угольника позволяют менять направление в двух плоскостях.

Угольник 30° МСРТ-100 применяется для изменения направления трубопровода, а так же при переходах трубопровода через искусственные и естественные препятствия. Сварен из части отвода крутоизогнутого типа 2D бесшовной трубы 108х5мм с Раструбом и Конусом на концах. Для сохранения кратности 0,15м имеет вваренный удлинитель. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 6,43 кг, габаритные размеры 301х167мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа.

Угольник 15° МСРТ-100 применяется для изменения направления трубопровода, а так же при переходах трубопровода через искусственные и естественные препятствия. Сварен из части отвода крутоизогнутого типа 2D бесшовной трубы 108х5мм с Раструбом и Конусом на концах. Для сохранения кратности 0,15м имеет вваренный удлинитель. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 6,42 кг, габаритные размеры 272х158мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие – позволяет незначительно скорректировать угол направления при ограниченных пространствах.

Заглушка Р МСРТ-100 глухая используется для закрытия концов трубопровода, оканчивающихся Конусом. Состоит из Раструба, заваренного с торца пластиной. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 4 кг, габаритные размеры 71х146мм Рабочее давление 6,3МПа, испытательное заводское 10,08МПа. Положительное отличие - подсоединяется к элементам трубопровода исключительно специальным монтажным инструментом.

Заглушка Р МСРТ-100 с клапанным штуцером используется для закрытия концов трубопровода, оканчивающихся Конусом и установки манометра при замере давления в трубопроводе. Состоит из Раструба, заглушки, бобышки, клапанного штуцера, пробки. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 4,1 кг, габаритные размеры 217х146мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие – может обеспечить подключение других технических устройств с помощью резьбы, например насос высокого давления.

Заглушка К МСРТ-100 глухая используется для закрытия концов трубопровода, оканчивающихся Раструбом. Состоит из Конуса, заваренного с торца пластиной. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 3,2 кг, габаритные размеры 104х114мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие - подсоединяется к элементам трубопровода исключительно специальным монтажным инструментом.

Заглушка К МСРТ-100 с клапанным штуцером используется для закрытия концов трубопровода, оканчивающихся Раструбом и установки манометра при замере давления в трубопроводе. Состоит из Конуса, заглушки, бобышки, клапанного штуцера, пробки. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 3,3 кг, габаритные размеры 252х114мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие – может обеспечить подключение других технических устройств с помощью резьбы, например насос высокого давления.

Вставка-ловушка предназначена для приёма и запуска разделителя (очистного устройства) при заполнении и опорожнении трубопровода, последовательной перекачке различных сортов нефтепродуктов. Представляет собой косой тройник с перепускным патрубком с двумя приваренными деталями Конус (ГОСТ 20772-81) и Раструбом на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 15 кг, габаритные размеры 1016х456мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие – возможность подключения других технических устройств.

Вставка 0,45 усиленная МСРТ-100 применяется в местах, где имеется нагрузка на стенку трубы, например при входе (выходе) в (из) защитный (ого) футляр (а). Вставка состоит из электросварной трубы 108х5мм с Раструбом и Конусом на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 8 кг, габаритные размеры 508х146мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Преимущество в более прочной стенке трубы.

Вставка 0,45 усиленная со штуцером МСРТ-100 применяется в местах, где есть необходимость врезки для измерения давления, подключения устройств, удаления воздуха из полости трубопровода. Состоит из электросварной трубы 108х5мм с Раструбом и Конусом на концах, в тело вставки вварен штуцер и вентиль Ду14мм. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 9,5 кг, габаритные размеры 508х146мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Необходима при гидравлических испытаниях трубопровода.

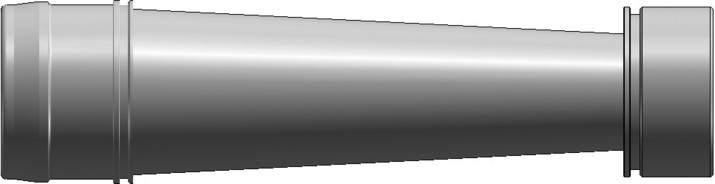

Переходник К150-Р100 предназначен для соединения трубопроводов МСРТ-100 и МСРТ-150 между собой, подключения насосных станций к трубопроводу и для устройства ответвлений с помощью резинотканевых рукавов. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 7 кг, габаритные размеры 518х168мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м и совместим с другими сборно-разборными трубопроводами, при этом сохраняется работоспособность соединения «Раструб» при угловой (1,5°-2,0°) и осевой (5-7 мм) подвижности без нарушения герметичности.

Переходник Р150-К100 предназначен для соединения трубопроводов МСРТ-100 и МСРТ-150 между собой, подключения насосных станций к трубопроводу и для устройства ответвлений с помощью резинотканевых рукавов. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 8,2 кг, габаритные размеры 508х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м и совместим с другими сборно-разборными трубопроводами, при этом сохраняется работоспособность соединения «Раструб» при угловой (1,5°-2,0°) и осевой (5-7 мм) подвижности без нарушения герметичности.

Переходник К100-фланец Ду100 предназначен для соединения трубопровода МСРТ-100 со стационарной линией Ду-100 при помощи фланцев. Состоит из перехода стального с приваренными на концах Конусом МСРТ-100 и фланцем Ду100. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 7 кг, габаритные размеры 508х250мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

Переходник Р100-фланец Ду100 предназначен для соединения трубопровода МСРТ-100 со стационарной линией Ду-100 при помощи фланцев. Состоит из перехода стального с приваренными на концах Раструбом МСРТ-100 и фланцем Ду100. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 8 кг, габаритные размеры 450х250мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

Переходник К100-фланец 65х21мм идет со штуцером под манометр, предназначен для присоединения подвижной группы угольников к тройнику из обвязки скважины. Используется комплекте МСРТ для замены АГЗУ без остановки скважин. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 5 кг, габаритные размеры 508х195мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

Переходник Р100-фланец 65х21мм предназначен для присоединения подвижной группы угольников основному выходу фонтанной арматуры и используется комплекте МСРТ для замены АГЗУ без остановки скважин . Состоит из перехода стального с приваренными на концах Раструбом МСРТ-100 и фланцем 65х21мм. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 3 кг. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

Переходник К100-СРТ100 предназначен для соединения трубопроводов МСРТ-100 и СРТ-100 между собой и для устройства ответвлений с помощью резинотканевых рукавов. Состоит из электросварной трубы 102х2,5мм с приваренными деталями Конус 100 и манжета 100 на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 6 кг. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

Переходник Р100-СРТ100 предназначен для соединения трубопроводов МСРТ-100 и СРТ-100 между собой и для устройства ответвлений с помощью резинотканевых рукавов. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб 100 и манжета 100 на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 7 кг, габаритные размеры 450х195мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

Переходник К100-стационарная труба 108х5мм предназначен для соединения трубопроводов МСРТ-100 и стационарного Ду-108х5мм. Состоит из трубы 108х5мм с приваренным на одном конце Конусом 100. Сталь 09Г2С, цинковое покрытие 90% поверхности, кроме торца под приварку, вес 8 кг, габаритные размеры 508х114мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа.

Переходник Р100-стационарная труба 108х5мм предназначен для соединения трубопроводов МСРТ-100 и стационарного Ду-108х5мм. Состоит из трубы 108х5мм с приваренным на одном конце Раструбом 100. Сталь 09Г2С, цинковое покрытие 90% поверхности, кроме торца под приварку, вес 9 кг, габаритные размеры 450х146мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа.

Тройник с обратным клапаном и пробоотборником 6,3 МПа Ду80 для МСРТ является неотъемлемой частью комплекта МСРТ для ремонта АГЗУ.

Штуцер дискретный регулируемый 6,3 МПа Ду80 для МСРТ является неотъемлемой частью комплекта МСРТ для ремонта АГЗУ. Предназначен для регулировки расходов жидкости при добыче углеводородов. Штуцер поддерживает дискретное значение различных режимов работы устья - поддержание рабочего режима нефтяной скважины, установка заданного давления в скважине, контроль расхода жидкости.
