Линейные элементы
металлического сборно-разборного трубопровода DN 150 PN 63 кгс/см² по ТУ 24.20.13-001-00564056-2021

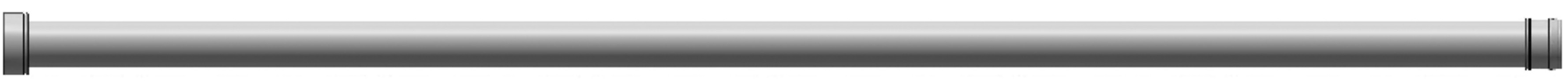

Трубы МСРТ являются основным элементом, из которого монтируется линейная часть комплектов металлического сборно-разборного трубопровода. Состоят из тела трубы (электросварная прямошовная труба 152х3,2мм) с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 81кг, 6068х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие - работоспособность каждого соединения «Раструб» при угловой (1,5°-2,0°) и осевой (5-7 мм) подвижности без нарушения герметичности.

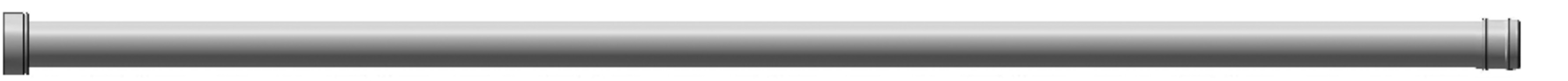

Трубы МСРТк-150 являются основным элементом, из которого монтируется линейная часть комплектов металлического сборно-разборного трубопровода, поставляемых при контейнерной перевозке. Состоят из тела трубы (электросварная прямошовная труба 152х3,2мм) с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 78кг, 5768х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие –возможность уместить по длине в 40ft контейнере в два штабеля.

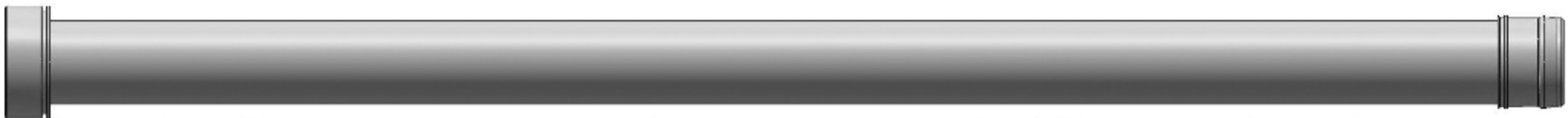

Вставка 3,0 МСРТ-150 предназначена для монтажа обвязок насосных станций и резервуарных групп, технологических узлов при пересечении естественных и искусственных преград, а также участков трубопровода, где не укладываются трубы длиной 6м. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 45кг, габариты 3068х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Положительное отличие – удобство работы в ограниченных условиях (узких коридорах, шахтах), меньший вес.

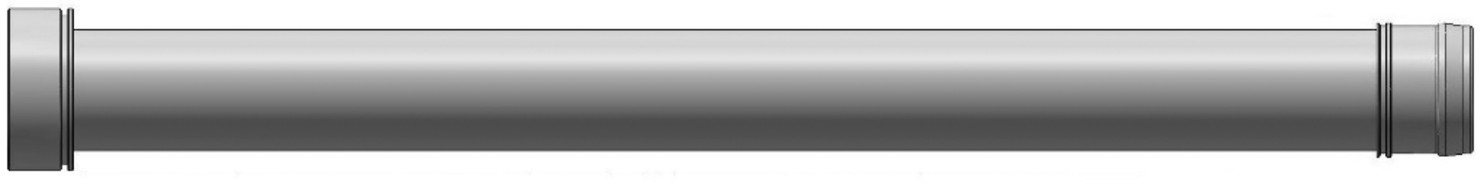

Вставка 1,8 МСРТ-150 предназначена для монтажа обвязок насосных станций и резервуарных групп, а также участков трубопровода, где не укладываются вставки длиной 3м. Состоит из электросварной трубы 152х3,2мм приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 30,5 кг, 1868х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

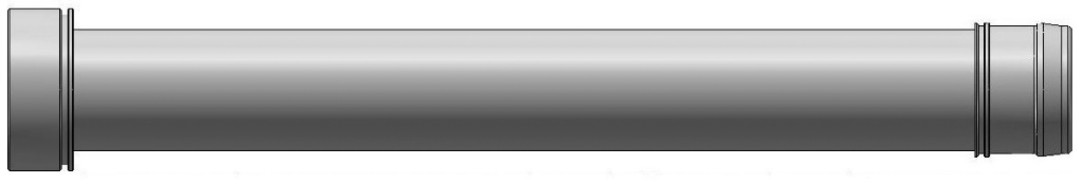

Вставка 1,35 МСРТ-150 предназначена для монтажа обвязок насосных станций и резервуарных групп, а также участков трубопровода, где не укладываются вставки длиной 1,8м. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 25 кг, 1418х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м.

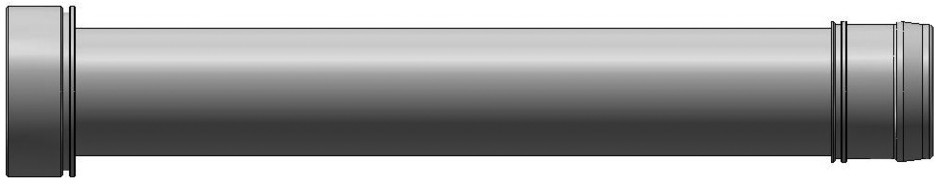

Вставка 0,9 МСРТ-150 предназначена для монтажа обвязок насосных станций. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 18 кг, 968х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Отвечает требованиям кратности 0,15м и взаимозаменяема по длине со вставкой-ловушкой (вставкой с сеткой).

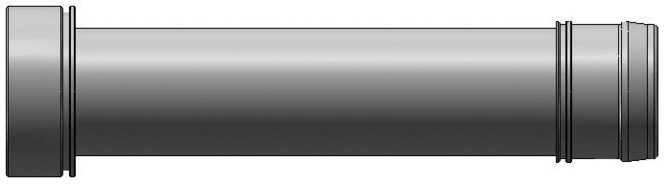

Вставка 0,6 МСРТ-150 предназначена для монтажа технологических узлов при пересечении естественных и искусственных преград, а также участков трубопровода, где Вставки 0,45 мало, а Вставки 0,9 много. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. сталь 09Г2С, цинковое покрытие 100% поверхности, вес 15 кг, 668х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Незаменим после проведения гидроиспытаний для устранения перемещения трубопровода.

Вставка 0,45 МСРТ-150 предназначена для монтажа обвязок насосных станций и резервуарных групп, различных технологических узлов. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 14,5 кг, 518х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Служит для мягкого изгиба линии без применения угольников, снятия напряжения со стыков труб при разделении нагрузки на несколько стыков вставки 0,45. Устанавливается в линию трубопровода вместо задвижек (тройников) при их ограниченном количестве от потребности.

Вставка 0,3x0,203мм МСРТ-150 предназначена для выполнения ремонтных работ. Состоит из электросварной трубы 152х3,2мм с приваренными деталями Раструб и Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 9,8 кг. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Служит для удобства соединения линейной части трубопровода при расстыковках между смыкаемыми Раструбом и Конусом.

Вставка 0,45 Р-Р МСРТ-150 предназначена для монтажа тройников, вставок-ловушек, различных технологических узлов. Состоит из электросварной трубы 152х3,2мм с двумя приваренными деталями Раструб (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 14,5 кг, 450х203мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Служит для изменения направления линии трубопровода, а также при переходе на другие марки трубопровода (СРТ-150, СРТ-100, МСРТ-100) и подсоединении гибких рукавов, гребенок, заглушек.

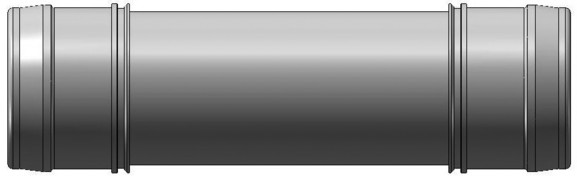

Вставка 0,45 К-К МСРТ-150 предназначена для монтажа обвязок насосных станций и резервуарных групп, в различных технологических узлах. Состоит из электросварной трубы 152х3,2мм с двумя приваренными деталями Конус (ГОСТ 20772-81) на концах. Сталь 09Г2С, цинковое покрытие 100% поверхности, вес 11 кг, 586х168мм. Рабочее давление изделия 6,3МПа, испытательное заводское давление изделия 10,08МПа. Служит для изменения направления линии трубопровода, а также при переходе на другие марки трубопровода (СРТ-150, СРТ-100, МСРТ-100), необходима при монтаже задвижек, клапанов обратных.
